Care este histerezisul unui actuator pneumatic cu diafragmă?

Care este histereza unui actuator pneumatic cu diafragmă?

Ca furnizor deActuator pneumatic cu diafragma, întâlnesc adesea clienți care sunt curioși de aspectele tehnice ale produselor noastre. Una dintre întrebările frecvente este despre histerezisul unui actuator pneumatic cu diafragmă. În această postare pe blog, voi aprofunda ce este histerezisul, cauzele, efectele sale și modul în care se leagă de performanța actuatoarelor pneumatice cu diafragmă.

Înțelegerea histerezisului

Histerezisul este un fenomen care apare în multe sisteme fizice, inclusiv în actuatoarele pneumatice cu diafragmă. Se referă la diferența de răspuns la ieșire a unui sistem, în funcție de faptul dacă intrarea este în creștere sau în scădere. În contextul unui actuator pneumatic cu diafragmă, histerezisul este diferența de poziție a tijei actuatorului pentru aceeași presiune a aerului aplicat, în funcție de faptul că presiunea crește sau scade.

Pentru a ilustra acest lucru, imaginați-vă un actuator pneumatic cu diafragmă care este utilizat pentru a controla fluxul unui fluid printr-o supapă. Când presiunea aerului aplicată actuatorului crește treptat, tija actuatorului se deplasează într-o anumită poziție. Cu toate acestea, atunci când presiunea aerului este apoi scăzută treptat înapoi la aceeași valoare, tija actuatorului s-ar putea să nu revină exact în aceeași poziție în care a fost în timpul creșterii presiunii. Această diferență de poziție este histerezisul.

Cauzele histerezei la actuatoarele pneumatice cu diafragmă

Există mai mulți factori care pot contribui la histerezis la actuatoarele pneumatice cu diafragmă. Una dintre cauzele primare este frecarea. Frecarea poate apărea între diafragmă și carcasa actuatorului, precum și între tijă și ghidajul acesteia. Când presiunea aerului crește, forța generată de presiune trebuie să învingă frecarea statică pentru a începe mișcarea tijei. Odată ce tija este în mișcare, intră în joc frecarea dinamică. Când presiunea este în scădere, frecarea acționează în sens opus, împiedicând tija să revină cu ușurință în poziția inițială.

O altă cauză a histerezisului este elasticitatea diafragmei. Diafragma este o componentă flexibilă care se deformează sub influența presiunii aerului. Cu toate acestea, deformarea diafragmei nu este întotdeauna perfect reversibilă. O parte din energie se pierde sub formă de căldură în timpul procesului de deformare și recuperare, ceea ce poate duce la o diferență de formă și poziție a diafragmei în funcție de direcția schimbării presiunii.

Scurgerea internă a actuatorului poate contribui, de asemenea, la histerezis. Dacă există o cantitate mică de scurgere de aer în interiorul actuatorului, presiunea reală care acționează asupra diafragmei poate fi diferită de presiunea aplicată. Acest lucru poate face ca servomotorul să răspundă diferit în timpul ciclurilor de creștere și scădere a presiunii.

Efectele histerezisului asupra performanței actuatorului

Histerezisul poate avea mai multe efecte asupra performanței unui actuator pneumatic cu diafragmă. Unul dintre cele mai semnificative efecte este asupra acurateței controlului. În aplicațiile în care este necesar un control precis al poziției supapei, cum ar fi sistemele de control al procesului, histerezisul poate duce la erori în control. Diferența de răspuns al actuatorului în timpul ciclurilor de creștere și scădere a presiunii poate duce la ca supapa să nu se deschidă sau să nu se închidă în poziția exactă așa cum este comandată, ceea ce poate afecta debitul, presiunea sau temperatura fluidului de proces.

Histerezisul poate afecta, de asemenea, stabilitatea sistemului de control. Dacă histerezisul este mare, sistemul de control poate oscila în timp ce încearcă să corecteze erorile cauzate de histerezis. Acest lucru poate duce la instabilitate în proces și poate provoca chiar deteriorarea echipamentului.

În plus, histerezisul poate reduce eficiența actuatorului. Energia pierdută din cauza frecării și a deformării nereversibile a diafragmei înseamnă că este necesară mai multă energie pentru a acționa actuatorul. Acest lucru poate crește costurile de operare și poate reduce eficiența generală a sistemului.

Măsurarea și minimizarea histerezisului

Pentru a măsura histerezisul unui actuator pneumatic cu diafragmă, se efectuează de obicei un test în care presiunea aerului crește treptat de la o valoare minimă la o valoare maximă și apoi scade înapoi la valoarea minimă. Poziția tijei actuatorului este înregistrată la intervale regulate atât în ​​timpul ciclurilor de creștere, cât și de descreștere a presiunii. Diferența de poziție a tijei pentru aceleași valori de presiune este apoi calculată pentru a determina histerezisul.

Există mai multe moduri de a minimiza histerezisul în actuatoarele pneumatice cu diafragmă. O abordare este reducerea frecării. Acest lucru poate fi realizat prin utilizarea materialelor cu frecare redusă pentru diafragmă și ghidajul tijei, precum și printr-o lubrifiere adecvată. O altă modalitate este de a îmbunătăți designul diafragmei pentru a asigura o deformare mai reversibilă. De exemplu, utilizarea unei diafragme cu o grosime mai uniformă și o formă mai bună poate ajuta la reducerea pierderii de energie în timpul deformării.

Întreținerea corectă a actuatorului este, de asemenea, crucială pentru a minimiza histerezisul. Inspecția regulată și înlocuirea pieselor uzate, cum ar fi diafragma și garniturile, pot ajuta la prevenirea scurgerilor interne și la reducerea frecării.

Comparație cu actuatoarele pneumatice cu piston

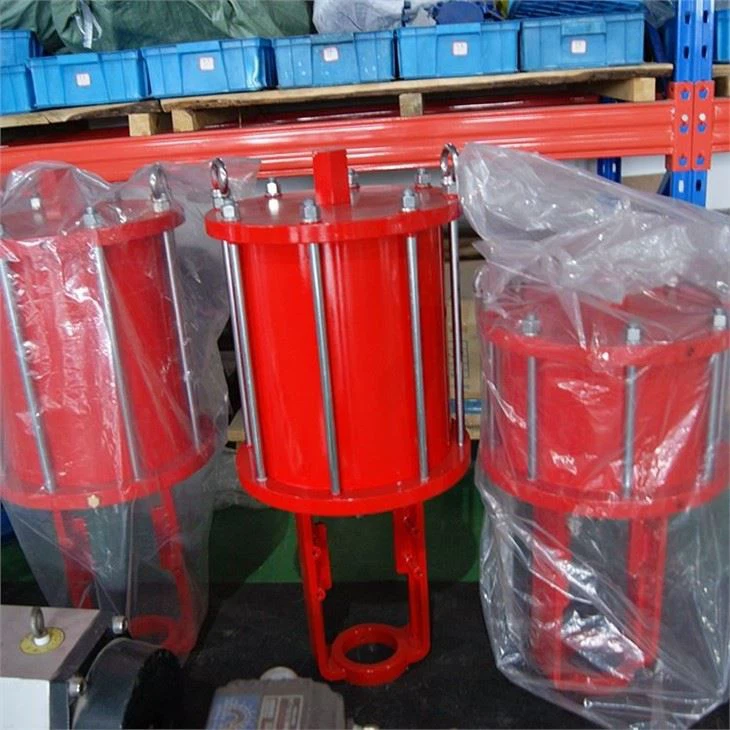

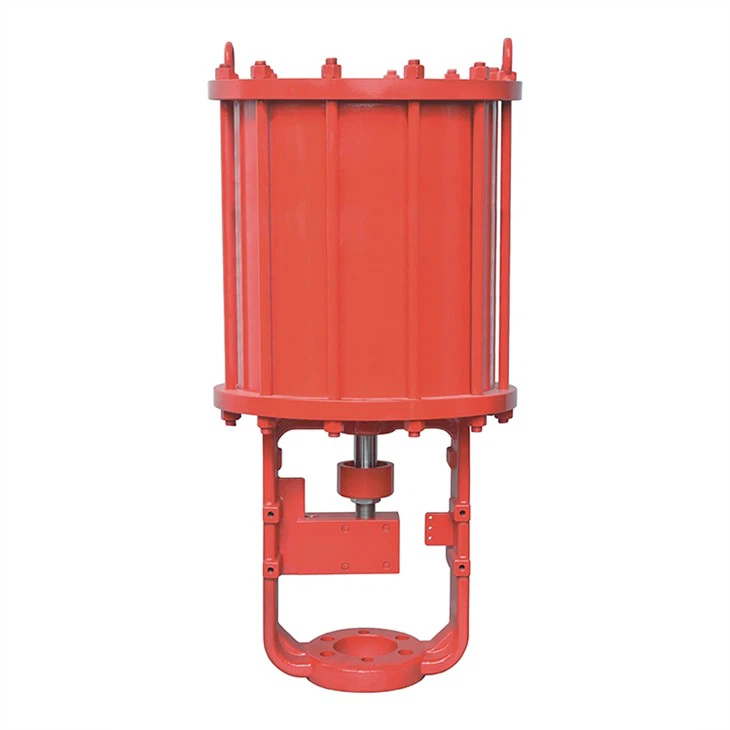

De asemenea, merită să comparați caracteristicile de histerezis ale actuatoarelor pneumatice cu diafragmă cu cele aleActuatoare pneumatice cu piston. Actuatoarele pneumatice cu piston au, în general, o histerezis mai scăzută în comparație cu actuatoarele cu diafragmă. Acest lucru se datorează faptului că actuatoarele cu piston au de obicei o frecare mai mică datorită designului aranjamentului pistonului și cilindrului. Pistonul se mișcă într-un mod mai liniar și mai controlat, iar zona de contact dintre piston și peretele cilindrului este de obicei mai mică și mai uniformă decât zona de contact dintre diafragmă și carcasa actuatorului.

Cu toate acestea, actuatoarele pneumatice cu diafragmă au alte avantaje față de actuatoarele cu piston, cum ar fi un design mai simplu, costuri mai mici și o mai bună adecvare pentru aplicațiile în care nu este necesară o cursă mare.

Concluzie

În concluzie, histerezisul este o caracteristică importantă a actuatoarelor pneumatice cu diafragmă care poate avea un impact semnificativ asupra performanței acestora. Înțelegerea cauzelor și efectelor histerezisului este crucială pentru selectarea actuatorului potrivit pentru o anumită aplicație și pentru asigurarea funcționării sale corespunzătoare. În calitate de furnizor de actuatoare pneumatice cu diafragmă, ne-am angajat să oferim produse de înaltă calitate cu histerezis minim. Echipa noastră de experți vă poate ajuta să alegeți cel mai potrivit actuator pentru nevoile dumneavoastră și să vă ofere suport tehnic pentru a asigura performanțe optime.

Dacă sunteți interesat să achiziționați actuatoare pneumatice cu diafragmă sau aveți întrebări despre histerezis sau alte aspecte tehnice ale produselor noastre, vă rugăm să nu ezitați să ne contactați pentru o discuție de achiziție. Așteptăm cu nerăbdare să lucrăm cu dumneavoastră pentru a vă satisface nevoile de automatizare industrială.

Referințe

• [1] Smith, J. (2018). „Principiile actuatoarelor pneumatice”. Manual de automatizare industrială, ediția a 3-a.
• [2] Johnson, R. (2019). „Analiza histerezisului în actuatoarele de putere fluidă”. Journal of Fluid Power Systems, Voi. 22, nr. 3.
• [3] Brown, A. (2020). „Proiectarea și optimizarea actuatoarelor pneumatice cu diafragmă”. Proceedings of International Conference on Industrial Automation.
