Care este coeficientul de curgere al unei supape de control cu ​​bilă electrică?

Hei acolo! În calitate de furnizor de supape electrice de control cu ​​bilă, am primit o mulțime de întrebări despre coeficientul de curgere al acestor supape. Așa că m-am gândit să o descompun pentru tine într-un mod ușor de înțeles.

Ce este exact coeficientul de curgere?

Coeficientul de curgere, adesea notat cu Cv, este un parametru critic atunci când vine vorba de supape de control, inclusiv supapele noastre electrice de control cu ​​bilă. În termeni simpli, este o măsură a capacității unei supape de a trece fluidul. Vă spune cât de mult fluid (de obicei apă) poate curge prin supapă la o anumită cădere de presiune.

Să presupunem că aveți o supapă cu o valoare Cv ridicată. Aceasta înseamnă că poate permite trecerea unei cantități mari de fluid prin el atunci când există o anumită diferență de presiune pe supapă. Pe de altă parte, o supapă cu o valoare Cv scăzută poate lăsa să treacă doar o cantitate mică de fluid în aceleași condiții de presiune.

De ce este important coeficientul de curgere?

Ei bine, totul este despre obținerea performanței potrivite pentru aplicația dvs. specifică. Dacă lucrați la un proiect în care aveți nevoie de un debit mare de fluid, veți dori o supapă cu un Cv mai mare. De exemplu, în procesele industriale la scară largă în care o cantitate masivă de apă sau alte fluide trebuie mutată rapid, o supapă cu un coeficient de debit ridicat este crucială.

Pe de altă parte, dacă aveți de-a face cu o situație în care este necesar un control precis al unei cantități mici de lichid, cum ar fi în unele setări de laborator sau în anumite procese farmaceutice, o supapă cu un Cv mai mic va face treaba mai bine. Permite o reglare mai precisă a fluxului de fluid.

Cum se calculează coeficientul de curgere?

Formula de calcul al coeficientului de curgere pentru apă este:

[C_v = \frac{Q}{\sqrt{\Delta P}}]

Unde:

• (Q) este debitul de apă în galoane SUA pe minut (GPM)
• (\Delta P) este căderea de presiune pe valvă în lire pe inch pătrat (PSI)

Această formulă vă oferă o idee bună despre modul în care debitul și căderea de presiune sunt legate de coeficientul de curgere. Dar rețineți că aceasta este o formulă simplificată pentru apă. Dacă ai de-a face cu alte fluide, lucrurile devin puțin mai complicate. Fluide diferite au vâscozități și densități diferite, care pot afecta coeficientul de curgere.

Factori care afectează coeficientul de debit al supapelor electrice de control cu ​​bilă

Dimensiunea supapei

Unul dintre cei mai evidenti factori este dimensiunea supapei. În general, supapele mai mari au coeficienți de debit mai mari. Acest lucru se datorează faptului că au o zonă de secțiune transversală mai mare prin care fluidul poate trece. Deci, dacă aveți nevoie de un debit mare, probabil că veți avea nevoie de o supapă electrică de control cu ​​bilă mai mare.

Proiectarea mingii

Designul bilei din interiorul supapei joacă, de asemenea, un rol important. Supapele noastre electrice de control cu ​​bilă vin cu diferite modele de bile, cum ar fi bile cu orificiu complet și cu orificiu redus. O bilă cu port plin are o deschidere care are aceeași dimensiune cu conducta la care este conectată. Acest lucru permite un debit mai mare și astfel un Cv mai mare. O bilă cu port redus, pe de altă parte, are o deschidere mai mică, ceea ce are ca rezultat un debit și un Cv mai mici.

Deschiderea supapei

Gradul în care supapa este deschisă afectează și coeficientul de curgere. Când supapa este complet deschisă, de obicei are Cv maximă. Pe măsură ce începeți să închideți supapa, zona de curgere scade, la fel și Cv. Acesta este un aspect important pentru controlul debitului într-un sistem. Puteți regla poziția supapei pentru a obține Cv și debitul dorit.

Compararea diferitelor supape folosind coeficientul de debit

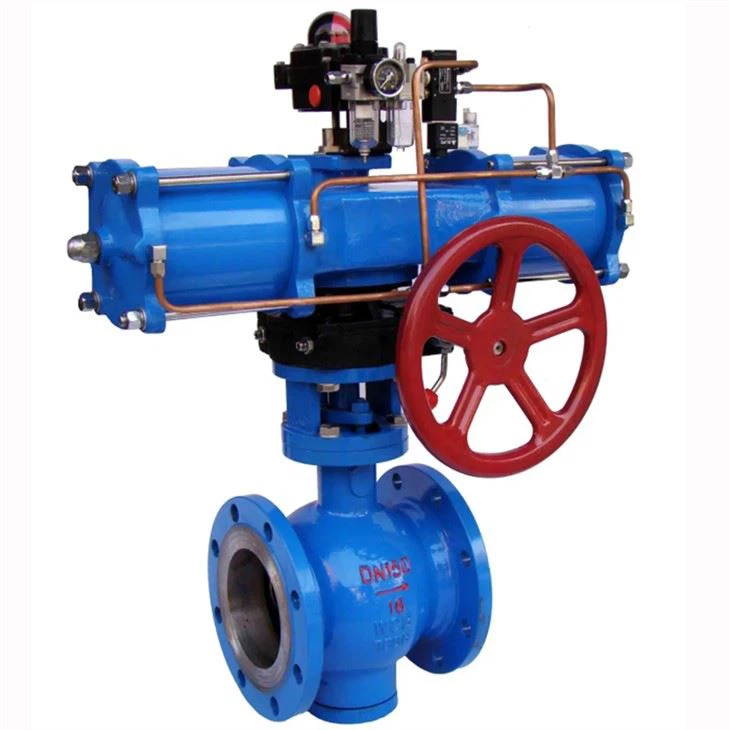

Să presupunem că sunteți în căutarea unei noi supape de control și că vă uitați la supapele noastre electrice de control cu ​​bilă, precum și la alte tipuri, cum ar fiSupapă pneumatică rotativă excentricăiar celSupapă pneumatică de control cu ​​bilă căptușită cu fluor. Comparând valorile lor Cv, vă puteți face rapid o idee despre ce supapă este mai potrivită pentru cerințele dvs. de debit.

Dacă aveți nevoie de o aplicație cu debit mare, este posibil să găsiți că a noastrăSupapă electrică de control cu ​​bilăcu designul său cu bilă cu orificiu complet oferă un Cv mai mare și o performanță mai bună în comparație cu alte tipuri de supape.

Determinarea coeficientului de debit potrivit pentru nevoile dvs

Determinarea coeficientului de debit potrivit pentru aplicația dvs. este un proces în mai multe etape. Mai întâi, trebuie să determinați debitul necesar al fluidului dumneavoastră. Aceasta implică analiza procesului general și cât de mult fluid trebuie mutat într-un anumit interval de timp.

În continuare, trebuie să luați în considerare căderea de presiune pe supapă. Acest lucru este influențat de factori precum lungimea și diametrul conductelor, tipul de fluid și condițiile de funcționare ale sistemului.

Odată ce aveți aceste valori, puteți utiliza formula Cv sau vă puteți consulta cu experții noștri tehnici pentru a găsi supapa electrică de control cu ​​bilă potrivită cu coeficientul de debit corespunzător.

Aplicații din lumea reală

Supapele electrice de control cu ​​bilă cu coeficienți de curgere diferiți sunt utilizate într-o gamă largă de aplicații. În industria HVAC, de exemplu, supapele cu valori Cv mai mici sunt adesea folosite pentru controlul precis al debitului de apă răcită sau de apă caldă în sistemele de încălzire și răcire la scară mică.

În industria petrolului și gazelor, unde trebuie transportate volume mari de fluide, sunt preferate supapele cu valori Cv ridicate. Aceste supape pot gestiona debitele mari necesare pentru a transporta uleiul și gazul dintr-un punct în altul în mod eficient.

Încheiere și întindere

Înțelegerea coeficientului de debit al supapelor noastre electrice de control cu ​​bilă este cheia pentru a obține cele mai bune performanțe pentru aplicația dumneavoastră specifică. Indiferent dacă vă aflați într-un proiect de laborator la scară mică sau într-o operațiune industrială la scară largă, alegerea supapei potrivite cu CV-ul adecvat poate face o diferență enormă în eficiența și eficacitatea sistemului dumneavoastră.

Dacă sunteți interesat să aflați mai multe despre supapele noastre electrice de control cu ​​bilă și despre modul în care coeficienții lor de debit pot satisface nevoile dvs., nu ezitați să contactați. Suntem aici pentru a vă ajuta să alegeți supapa potrivită și să răspundem la orice întrebări pe care le aveți. Contactați-ne pentru o consultație detaliată și începeți să explorați soluția perfectă de supapă pentru proiectul dvs.

Referințe

• Miller, DS (2003). Manual de inginerie pentru măsurarea debitului. McGraw - Hill.
• Fox, RW, McDonald, AT și Pritchard, PJ (2009). Introducere în mecanica fluidelor. Wiley.
