Cum se testează performanța unei supape de control de înaltă presiune?

Hei acolo! În calitate de furnizor de supape de control de înaltă presiune, am primit o mulțime de întrebări în ultima vreme despre cum să testez performanța acestor supape. Ei bine, ai venit la locul potrivit. În această postare pe blog, vă voi prezenta dedesubturile testării supapelor de control de înaltă presiune, împărtășind câteva sfaturi și trucuri pe care le-am înțeles de-a lungul anilor.

De ce testarea este crucială

În primul rând, să vorbim despre motivul pentru care testarea supapelor de control de înaltă presiune este atât de importantă. Aceste supape joacă un rol vital în diverse aplicații industriale, de la petrol și gaze până la procesarea chimică. Aceștia sunt responsabili pentru reglarea debitului și presiunii fluidelor în sistemele de înaltă presiune, iar orice defecțiune poate duce la probleme grave, cum ar fi scurgeri, defecțiuni ale sistemului sau chiar pericole de siguranță. Așadar, prin efectuarea unor teste de performanță amănunțite, vă puteți asigura că supapele dumneavoastră funcționează așa cum ar trebui, să minimizați timpul de nefuncționare și să vă mențineți funcționarea fără probleme.

Pregătiri pre-test

Înainte de a începe testarea, există câteva lucruri pe care trebuie să le faceți pentru a vă pregăti. În primul rând, asigurați-vă că aveți toate instrumentele și echipamentele necesare la îndemână. Acestea pot include manometre, debitmetre, senzori de temperatură și un sistem de achiziție de date pentru a înregistra rezultatele testelor. De asemenea, va trebui să înțelegeți clar specificațiile supapei și cerințele de performanță, astfel încât să știți la ce să vă așteptați în timpul testului.

Apoi, veți dori să inspectați supapa pentru orice deteriorare vizibilă sau uzură. Verificați corpul supapei, tija, scaunul și garniturile pentru orice semne de fisuri, coroziune sau alte probleme care i-ar putea afecta performanța. Dacă găsiți probleme, asigurați-vă că le rezolvați înainte de a continua cu testul.

În cele din urmă, va trebui să vă configurați instalația de testare. Aceasta implică conectarea supapei la o conductă sau un sistem de testare care poate simula condițiile reale de funcționare. Asigurați-vă că toate conexiunile sunt strânse și sigure și că conducta este susținută corespunzător pentru a preveni orice mișcare sau vibrație în timpul testului.

Proceduri de testare a performanței

Odată ce sunteți totul configurat, este timpul să începeți testarea. Există mai multe tipuri diferite de teste de performanță pe care le puteți efectua pe o supapă de control de înaltă presiune, în funcție de cerințele dumneavoastră specifice. Iată câteva dintre cele mai frecvente teste și cum să le efectuăm:

Testare de presiune

Unul dintre cele mai de bază teste pe care le puteți efectua pe o supapă de control de înaltă presiune este un test de presiune. Aceasta implică aplicarea unei presiuni specificate pe supapă și verificarea eventualelor scurgeri sau scăderi de presiune. Pentru a efectua un test de presiune, va trebui să izolați supapa de restul sistemului și să o conectați la o sursă de presiune, cum ar fi o pompă sau un compresor.

Creșteți încet presiunea până la presiunea de testare specificată și mențineți-o pentru o perioadă de timp stabilită, de obicei în jur de 10 până la 30 de minute. În acest timp, inspectați cu atenție supapa pentru orice semne de scurgeri, cum ar fi bule sau sunete șuierate. De asemenea, puteți utiliza un manometru pentru a monitoriza presiunea și a verifica dacă există scăderi. Dacă detectați scurgeri sau scăderi de presiune, va trebui să opriți testul și să investigați cauza.

Testarea debitului

Un alt test important este un test de debit, care măsoară capacitatea supapei de a regla fluxul de fluid prin sistem. Pentru a efectua un test de debit, va trebui să conectați supapa la un debitmetru și o sursă de fluid, cum ar fi o pompă sau un rezervor.

Începeți prin a deschide complet supapa și a măsura debitul la presiunea specificată. Apoi, închideți treptat supapa în trepte și înregistrați debitul în fiecare poziție. Acest lucru vă va oferi o mai bună înțelegere a modului în care supapa răspunde la schimbările de debit și presiune și dacă este capabilă să mențină debitul dorit în intervalul specificat.

Testarea timpului de răspuns

Testarea timpului de răspuns măsoară cât de repede se poate deschide sau închide supapa ca răspuns la o modificare a semnalului de control. Acesta este un parametru important de performanță, în special în aplicațiile în care sunt necesare modificări rapide ale debitului sau presiunii. Pentru a efectua un test de timp de răspuns, va trebui să conectați supapa la un sistem de control și un sistem de achiziție de date.

Trimiteți o schimbare de pas în semnalul de control către supapă și înregistrați timpul necesar pentru ca supapa să ajungă în poziția dorită. Repetați acest proces de mai multe ori pentru a obține un timp mediu de răspuns. De asemenea, puteți varia amploarea schimbării pasului pentru a vedea cum răspunde supapa la diferite niveluri de intrare.

Testarea scurgerii scaunelor

Testarea de scurgere a scaunului este utilizată pentru a verifica capacitatea supapei de a etanșa corect atunci când este închisă. Acest lucru este important pentru a preveni orice curgere nedorită sau scurgere prin supapă atunci când nu este utilizată. Pentru a efectua un test de scurgere a scaunului, va trebui să izolați supapa de restul sistemului și să aplicați o presiune specificată pe partea din amonte a supapei.

Apoi, utilizați un detector de scurgeri, cum ar fi un detector de bule sau un spectrometru de masă cu heliu, pentru a verifica eventualele scurgeri în jurul scaunului supapei. Dacă detectați orice scurgere, va trebui să reglați scaunul supapei sau să înlocuiți garniturile pentru a îmbunătăți performanța de etanșare.

Testarea diferitelor tipuri de supape de control de înaltă presiune

Există diferite tipuri de supape de control de înaltă presiune disponibile pe piață, cum ar fiSupapă pneumatică de control de înaltă presiuneşiSupapă electrică de control de înaltă presiune. Fiecare tip are propriile caracteristici unice și cerințe de testare.

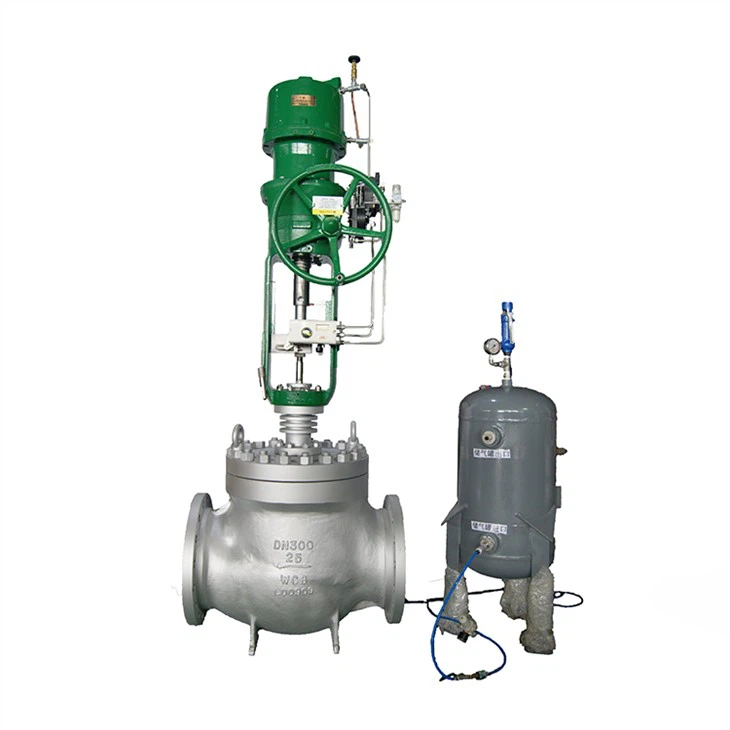

Supape pneumatice de control de înaltă presiune

Supapele pneumatice sunt controlate de aer comprimat. Când testați aceste supape, trebuie să acordați o atenție deosebită alimentării cu aer. Asigurați-vă că presiunea aerului este stabilă și în intervalul specificat. Verificați supapele solenoide și actuatoarele pentru funcționarea corectă. Puteți efectua un test de funcționare trimițând diferite semnale de presiune a aerului către supapă și observând mișcările sale de deschidere și închidere.

Supape electrice de control de înaltă presiune

Supapele electrice sunt alimentate de electricitate. Pentru aceste supape, testați mai întâi conexiunile electrice pentru a vă asigura că nu există fire slăbite sau scurtcircuite. Verificați funcționarea corectă a motorului și a electronicii de control. Puteți utiliza un multimetru pentru a măsura parametrii electrici, cum ar fi tensiunea și curentul. În timpul testelor de performanță, observați modul în care supapa răspunde la semnalele electrice de control.

Interpretarea rezultatelor testelor

După ce ați finalizat toate testele, este timpul să analizați rezultatele. Comparați datele de testare cu specificațiile supapei și cerințele de performanță pentru a determina dacă supapa îndeplinește standardele. Căutați orice tendințe sau modele în date care ar putea indica o problemă sau un domeniu de îmbunătățire.

Dacă supapa nu îndeplinește cerințele specificate, va trebui să depanați problema și să faceți ajustările sau reparațiile necesare. Acest lucru ar putea implica ajustarea setărilor supapei, înlocuirea pieselor uzate sau deteriorate sau chiar înlocuirea întregii supape dacă nu este reparabilă.

Concluzie

Testarea performanței unei supape de control de înaltă presiune este un pas crucial în asigurarea fiabilității și eficienței acesteia. Urmând procedurile prezentate în această postare de blog, puteți efectua teste amănunțite și puteți identifica eventualele probleme înainte ca acestea să provoace probleme în sistemul dumneavoastră.

Dacă sunteți pe piață pentru supape de control de înaltă presiune de înaltă calitate sau aveți nevoie de asistență pentru testare și întreținere, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți soluțiile potrivite pentru nevoile dumneavoastră specifice. Fie că sunteți în căutarea unuiSupapă pneumatică de control de înaltă presiunesau unSupapă electrică de control de înaltă presiune, vă avem acoperit. Să vorbim și să vedem cum putem lucra împreună pentru ca operațiunile dumneavoastră să funcționeze fără probleme.

Referințe

• „Manual de testare a supapelor” de Asociația producătorilor de supape
• „Manualul valvei de control” de la Fisher Controls International
