Cum afectează căptușeala performanța unei supape de control fluture?

În domeniul controlului fluidelor industriale, supapele de control fluture joacă un rol esențial. Sunt utilizate pe scară largă în diverse industrii, cum ar fi cele chimice, tratarea apei și generarea de energie, datorită simplității, fiabilității și rentabilității lor. O componentă critică, dar adesea trecută cu vederea, a unei supape de control fluture este căptușeala sa. În acest blog, în calitate de furnizor dedicat de supape de control fluture, voi explora modul în care căptușeala afectează performanța unei supape de control fluture.

1. Care este căptușeala unei supape de control fluture?

Căptușeala unei supape de control fluture este un strat de material aplicat pe suprafața interioară a corpului supapei și uneori pe disc. Scopul său principal este de a oferi protecție și de a îmbunătăți performanța supapei în diferite medii de operare. Căptușelile pot fi realizate dintr-o varietate de materiale, inclusiv cauciuc, PTFE (politetrafluoretilenă) și alți polimeri, precum și unele metale și ceramică specializate.

2. Impactul asupra performanței de etanșare

Una dintre cele mai importante funcții ale unei supape de control fluture este de a asigura o etanșare etanșă atunci când este închisă. Căptușeala influențează semnificativ capacitatea de etanșare a supapei.

• Compatibilitatea materialelor: Materialele de căptușeală diferite au niveluri diferite de elasticitate și duritate. De exemplu, căptușelile din cauciuc sunt cunoscute pentru elasticitatea lor excelentă. Când discul supapei se închide pe scaunul căptușit cu cauciuc, cauciucul se poate deforma ușor pentru a umple orice neregularități de pe suprafața discului, creând o etanșare etanșă. Acest lucru este deosebit de important în aplicațiile în care sunt necesare scurgeri zero, cum ar fi manipularea fluidelor toxice sau inflamabile. Pe de altă parte, căptușelile din PTFE oferă o rezistență chimică bună, dar sunt relativ mai puțin elastice în comparație cu cauciucul. Pentru a obține o etanșare adecvată, designul supapei trebuie să asigure o potrivire precisă între disc și scaunul căptușit cu PTFE.

• Rezistenta la uzura: O căptușeală cu rezistență bună la uzură își poate menține performanța de etanșare pe o perioadă lungă de timp. În aplicațiile în care fluidul conține particule abrazive, cum ar fi în minerit sau în unele procese de manipulare a nămolului, o căptușeală realizată dintr-un material rezistent la uzură precum ceramica poate preveni uzura erozivă a suprafețelor de etanșare. Dacă căptușeala se uzează, etanșarea va fi compromisă, ceea ce duce la scurgeri și la reducerea eficienței supapei. De exemplu, contactul continuu dintre disc și căptușeală pe măsură ce supapa se deschide și se închide poate eroda treptat un material de căptușeală moale sau prost ales.

3. Influența asupra rezistenței chimice

Fluidele industriale pot avea o gamă largă de compoziții chimice, de la soluții foarte acide până la soluții foarte alcaline. Căptușeala supapei de control fluture acționează ca o barieră pentru a proteja corpul supapei și discul de coroziunea chimică.

• Selectarea materialului de căptușeală potrivit: Pentru aplicațiile care implică acizi puternici, o căptușeală din PTFE este adesea o alegere bună. PTFE este foarte rezistent la majoritatea acizilor, inclusiv acidul sulfuric și acidul clorhidric, făcându-l potrivit pentru utilizarea în fabricile chimice în care sunt manipulate aceste substanțe corozive. În schimb, căptușelile din cauciuc pot fi folosite în medii chimice mai puțin agresive. Cauciucul nitrilic, de exemplu, are o rezistență moderată la uleiuri și la unele substanțe chimice și este utilizat în mod obișnuit în sistemele pe bază de apă în care fluidul are un pH ușor acid sau bazic.

• Prevenirea contaminarii: Căptușeala ajută, de asemenea, la prevenirea contaminării fluidului de către componentele supapei. Dacă corpul supapei este realizat dintr-un metal care poate reacționa cu fluidul, căptușeala acționează ca un strat protector. Acest lucru este crucial în industrii precum cea alimentară și a băuturilor și cea farmaceutică, unde puritatea fluidului trebuie menținută.

4. Efectul asupra caracteristicilor debitului

Căptușeala unei supape de control fluture poate avea un impact asupra comportamentului de curgere a fluidului prin supapă.

• Netezimea suprafeței căptușelii: O căptușeală cu suprafață netedă, cum ar fi PTFE, oferă mai puțină frecare fluidului care curge. Acest lucru are ca rezultat o cădere de presiune mai mică pe supapă, ceea ce este benefic pentru funcționarea eficientă din punct de vedere energetic. În schimb, o căptușeală cu suprafață rugoasă poate provoca turbulențe în fluxul de fluid, crescând căderea de presiune și reducând potențial eficiența generală a sistemului. Turbulențele pot duce, de asemenea, la creșterea nivelului de zgomot în timpul funcționării, ceea ce poate fi o îngrijorare în unele setări industriale.

• Grosimea căptușelii: Grosimea căptușelii poate afecta zona efectivă de curgere a supapei. O căptușeală groasă va reduce diametrul trecerii de curgere a supapei, ceea ce poate limita debitul. Prin urmare, atunci când se selectează o căptușeală, este necesar să se ia în considerare compromisul dintre funcția de protecție a căptușelii și impactul acesteia asupra capacității de curgere a supapei.

5. Impactul asupra rezistenței la temperatură

Diferite procese industriale funcționează la diferite temperaturi, iar căptușeala trebuie să poată rezista acestor condiții de temperatură fără degradare.

• Aplicații de înaltă temperatură: În aplicații precum sistemele cu abur la temperatură înaltă sau unele cuptoare industriale, este necesar un material de căptușeală cu rezistență la temperaturi ridicate. Unele căptușeli ceramice pot rezista la temperaturi de până la câteva sute de grade Celsius. Aceste căptușeli își mențin proprietățile fizice și chimice la temperaturi ridicate, asigurând performanța pe termen lung a supapei.

• Aplicații la temperaturi scăzute: În aplicațiile criogenice, cum ar fi în industria gazelor naturale lichefiate (GNL), căptușeala trebuie să fie capabilă să rămână flexibilă și să își mențină proprietățile de etanșare la temperaturi extrem de scăzute. Căptușelile specializate din cauciuc sau polimer sunt concepute pentru a îndeplini aceste cerințe, prevenind căptușeala să devină casantă și să-și piardă capacitatea de etanșare în medii reci.

6. Ofertele noastre de produse

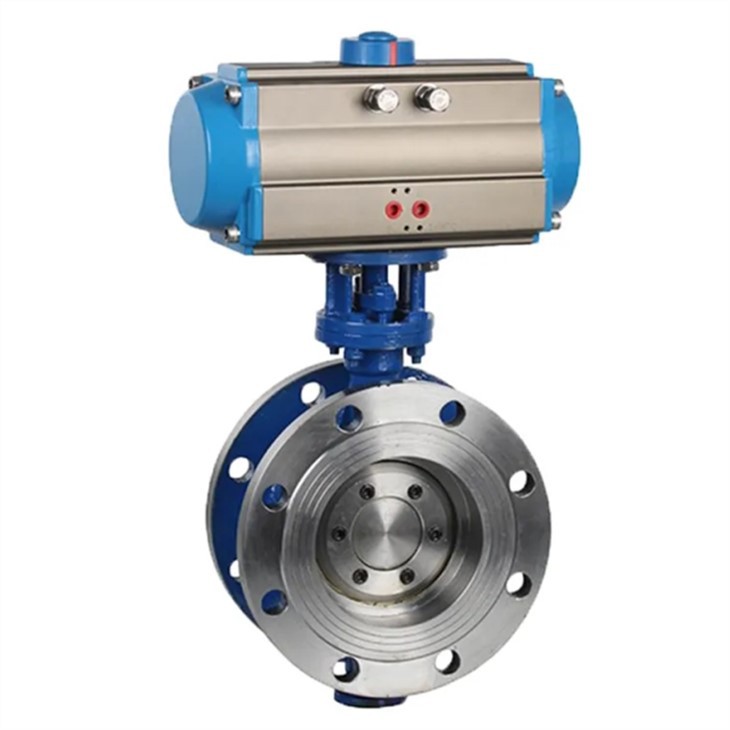

În calitate de furnizor de supape de control fluture, oferim o gamă largă de produse pentru supape cu diferite opțiuni de căptușeală pentru a satisface nevoile diverse ale clienților noștri. NoastreSupapă pneumatică triplă excentrică de control flutureeste un produs de vârf. Dispune de o căptușeală atent selectată pentru a asigura o etanșare excelentă și o performanță ridicată în diferite condiții de funcționare. Designul triplu - excentric combinat cu materialul de căptușeală adecvat oferă o precizie sporită a controlului și fiabilitate pe termen lung.

NoastreSupapă pneumatică de control flutureeste o altă alegere populară. Este potrivit pentru o varietate de aplicații industriale și putem personaliza căptușeala în funcție de cerințele specifice de fluid, temperatură și presiune.

În plus, al nostruSupapă electrică triplă excentrică de control flutureoferă un control precis cu ajutorul unor actuatoare electrice avansate. Căptușeala acestei supape este proiectată pentru a oferi performanță și durabilitate optime, chiar și în medii industriale dure.

7. Concluzie și apel la acțiune

Pe scurt, căptușeala unei supape de control fluture are un impact profund asupra performanței sale de etanșare, rezistență chimică, caracteristici de curgere și rezistență la temperatură. Alegerea materialului de căptușeală potrivit este esențială pentru a asigura funcționarea pe termen lung și eficientă a supapei în diferite aplicații industriale.

Dacă sunteți pe piață pentru supape de control fluture de înaltă calitate și doriți să discutați despre cerințele dvs. specifice, suntem aici pentru a vă ajuta. Avem o echipă de ingineri cu experiență care poate oferi sfaturi profesionale cu privire la selecția supapelor și personalizarea căptușelii. Contactați-ne pentru a începe o discuție de achiziție și pentru a găsi cea mai bună soluție pentru supapa de control fluture pentru nevoile dumneavoastră.

Referințe

• Smith, J. (2018). Manual pentru supape industriale. Elsevier.
• Johnson, R. (2020). Sisteme de control al fluidelor: principii și aplicații. McGraw - Hill.
• Brown, A. (2019). Tehnologie și inovație cu supape. Springer.
